一、適用范圍
■ 適用于1區、2區危險場地。
■ 適用于ⅡA、ⅡB、ⅡC類，溫度組別為T1-T6的爆炸性氣體環境。

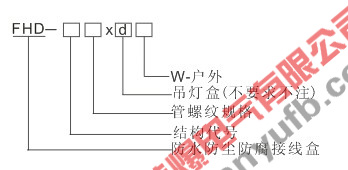

二、型號含義
三、主要技術參數:
■ 執行標準：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、IEC60079
■ 額定電壓：AC380/50Hz
■ 額定電流：20A
■ 防腐等級：WF1

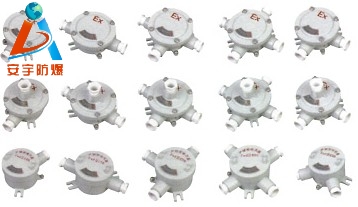

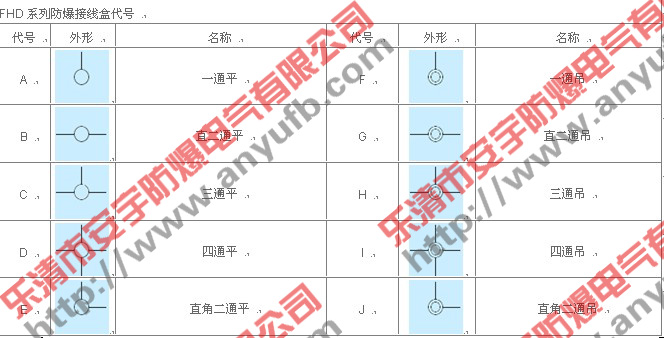

四、各種規格參考
|
注：１.“ ”表示平蓋，“ ”表示吊蓋。
２.在正常情況下，吊蓋與通頭同口徑，如特殊要求可特制。
３.通頭一般為圓柱管螺紋Ｇ１／２"、Ｇ１"如特殊要求可特制。 |
|
標注舉例：
１.FHD-3/4B含義：AH隔爆型接線盒，管螺紋為Ｇ3/4"直二通平蓋。
2. .FHD -1/2含義：AH隔爆型接線盒，管螺紋為G1/2"直角二角吊蓋。 |
|
額定電壓（V） |
額定電流（A） |
防爆標志 |
螺紋規格（G） |
防護等級 |
|
380 |
20 |
Exd II BT6
* Exd II CT6
* Exe II T5 |
1/2 3/4 1 |
IP54
* IP55 |
五、外形及安裝舉例

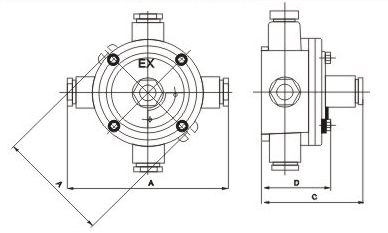

IIB類,增安型接線盒外形尺寸
|
電費外徑（φ，mm） |
管螺蚊（G"） |
A |
B |
C |
D |
|
6-10 |
1/2 |
160 |
108 |
106 |
63 |
|
8-14 |
3/4 |
160 |
108 |
106 |
63 |
|
12-17 |
1 |
168 |
108 |
105 |
63 |
|

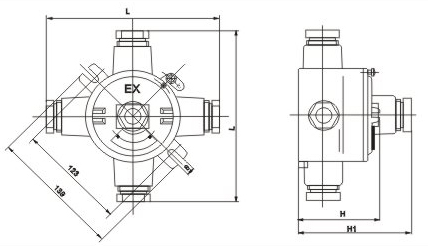

規格 |
L |
H |
H1 |
|
G1/2 |
185 |
85 |
110 |
|
G3/4 |
185 |
85 |
110 |
|
G1 |
185 |
85 |
110 | |
FHD系列防水防塵防腐接線盒
