一、適用范圍
◆ 適用于爆炸性氣體環境1區、2區；
◆ 適用于可燃性粉塵環境20區、21區、22區；
◆ 適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境；
◆ 適用于石油采煉、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險環境。

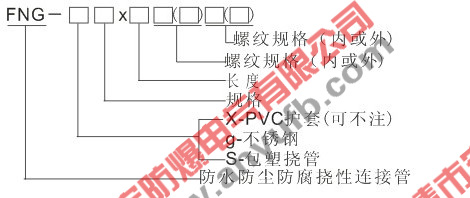

二、型號含義
三、訂貨須知
◆若需訂購防爆撓性連接管，材料為PVC、管通徑為15mm、長度為500mm，一端內螺紋一端外螺紋、螺紋規格為G1/2"，則訂貨型號為“NGd-15×500B”；
◆若需訂購粉塵防爆撓性連接管，材料為不銹鋼、管通徑為20mm、長度為700mm，一端內螺紋一端外螺紋，內螺紋規格為G3/24"，外螺紋規格為M25×1.5，則訂貨型號為“NGd-DIP Ⅱ-20×700B（G3/4內M25×1.5外）”；
◆NPT規格需要定做。
四、產品特點
|
FNG-X(PVC護套) |
FNG-g(不銹鋼) |
FNG-S(包塑管) |
|
1.本產品由優質碳鋼制成的內外螺紋接頭，金屬軟管外包PVC等組成 |
1.本產品由不銹鋼制成的內外螺紋接頭，不銹鋼波紋管外包不銹鋼網管等組成。 |
1.本產品由優質碳鋼或不銹鋼制成的內外螺紋接頭，包塑軟管等組成。 |
|
2.具有無毒無味、耐油、耐酸、耐腐蝕、耐磨、耐老化、防水、防塵、阻燃撓性良好等優點。 |
2．具有耐油、耐腐蝕、耐磨、耐老化、防水、防塵、撓性良好等優點。 |
3．具有耐油、耐腐蝕、耐磨、耐老化、防水、防塵、撓性良好等優點。 |
|
3.可根據用戶需要特殊加工長度及螺紋等。 |
3.可根據用戶需要特殊加工長度及螺紋等。 |
3.可根據用戶需要特殊加工長度及螺紋等。 |
五、主要技術參數
|
型號 |
管通徑（DN） |
接頭管螺紋（G"） |
長度 |
最小彎曲半徑 |
防爆標志 |
|
FNG -700×G1/2" |
15 |
1/2 |
700 |
80 |
ExdII |
|
FNG -1000×G1/2" |
15 |
1/2 |
1000 |
80 |
|
FNG -700×G3/4" |
20 |
3/4 |
700 |
110 |
|
FNG -1000×G3/4" |
20 |
3/4 |
1000 |
100 |
|
FNG -700×G1" |
25 |
1 |
700 |
145 |
|
FNG -1000×G1" |
25 |
1 |
1000 |
145 |
|
FNG -700×G 11 /4" |
32 |
11 /4 |
700 |
180 |
|
FNG -1000×G1 1 /4" |
32 |
11 /4 |
1000 |
180 |
|
FNG -700×G1 1 /2" |
40 |
1 1 /2 |
700 |
210 |
|
FNG -1000×G1 1 /2" |
40 |
1 1 /2 |
1000 |
210 |
|
FNG -700×G2" |
50 |
2 |
700 |
250 |
|
FNG -1000×G2" |
50 |
2 |
1000 |
250 |
|
FNG -700×G2 1 /2" |
70 |
2 1 /2 |
700 |
350 |
|
FNG -1000×G2 1 /2" |
70 |
2 1 /2 |
1000 |
350 |
|
FNG -700×G3" |
80 |
3 |
700 |
400 |
|
FNG -1000×G3" |
80 |
3 |
1000 |
400 |
|
FNG -700×G4" |
100 |
4 |
700 |
500 |
|
FNG -1000×G4" |
100 |
4 |
1000 |
500 |
|
FNG 系列防水防塵防腐撓性管
